Memahami “Jantung” dari Alat Ukur Modern
Pernahkah Anda berdiri di sebuah proyek konstruksi besar dan melihat alat canggih di atas tripod yang diarahkan ke titik tertentu? Alat itu adalah Total Station, sebuah kombinasi cerdas antara pengukur jarak elektronik dan pengukur sudut yang menjadi tulang punggung pekerjaan survey dan konstruksi modern. Namun, banyak orang hanya tahu fungsinya secara umum—mengukur jarak dan sudut—tanpa benar-benar memahami bagian-bagian total station dan fungsinya.
Faktanya, setiap komponen total station memiliki peran vital. Lensa bukan hanya untuk melihat objek, tombol-tombolnya bukan sekadar hiasan, dan sensor di dalamnya bukan hanya sekadar teknologi. Memahami tiap bagiannya akan membantu Anda menggunakan alat ini lebih efektif, mengurangi risiko kesalahan, dan memaksimalkan umur pakainya.
Artikel ini akan membimbing Anda dari nol, membedah setiap komponen total station, menjelaskan peranannya, dan memberikan gambaran praktis penggunaannya di lapangan.
Apa Itu Total Station dan Mengapa Penting?
Total station adalah alat ukur optik-elektronik yang digunakan untuk mengukur jarak, sudut, dan koordinat titik di lapangan. Menggabungkan fungsi theodolite untuk pengukuran sudut dan Electronic Distance Measurement (EDM) untuk pengukuran jarak, total station memungkinkan pengumpulan data yang presisi dan cepat.
Alat ini digunakan di banyak sektor: konstruksi, pemetaan, tambang, hingga monitoring struktur. Keunggulannya adalah kemampuan untuk mengukur dengan akurasi tinggi dan menyimpan data secara digital.

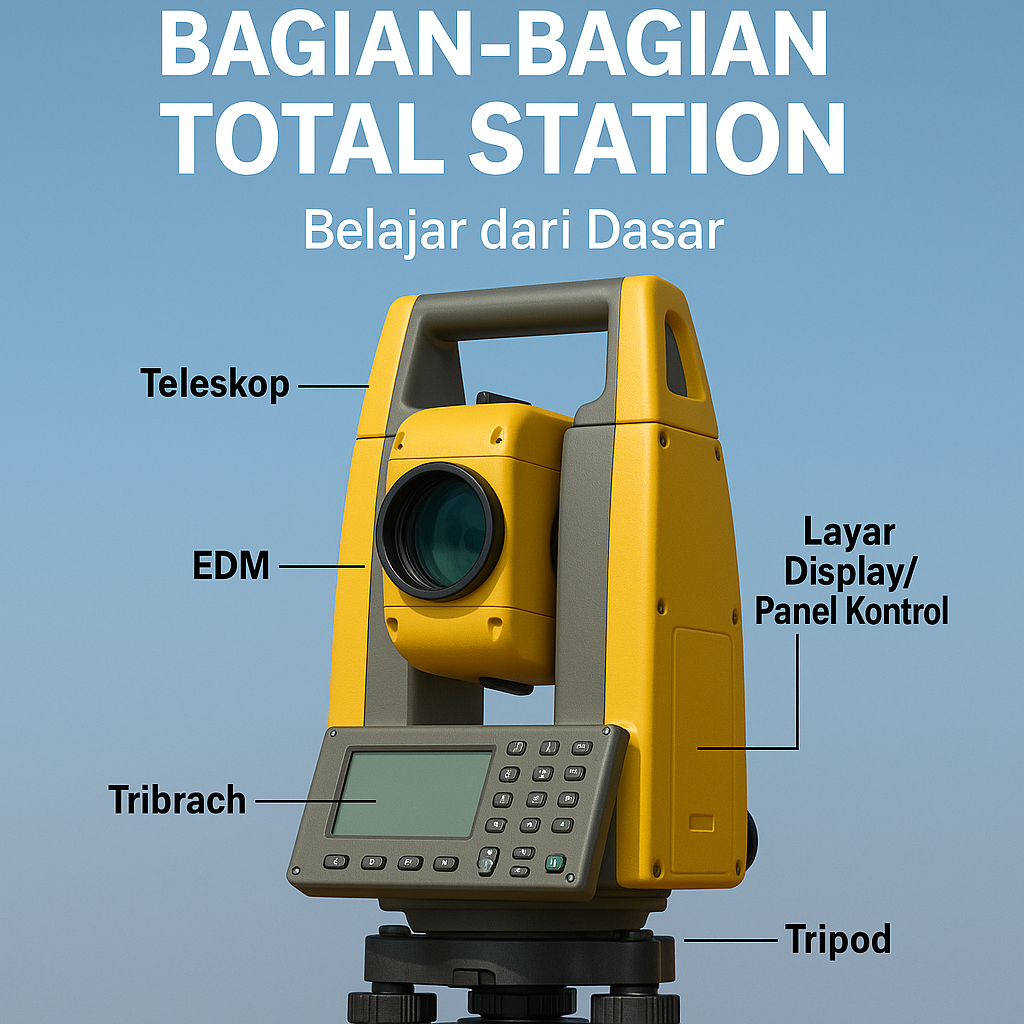

Gambaran Umum Bagian-Bagian Total Station
Secara umum, total station terdiri dari komponen utama berikut:
| Bagian | Fungsi |
|---|---|
| Lensa Objektif | Mengarahkan pandangan ke target atau prisma reflektor. |
| EDM (Electronic Distance Measurement) | Menghitung jarak berdasarkan pantulan sinyal dari target. |
| Teleskop | Memperbesar tampilan objek untuk pengukuran yang presisi. |
| Display & Keypad | Menampilkan data pengukuran dan mengoperasikan fungsi alat. |
| Baterai | Sumber daya listrik untuk mengoperasikan alat. |
| Tribrach | Dudukan untuk mengatur keseimbangan dan pemasangan pada tripod. |
| Circular Level / Bubble | Menjaga alat tetap rata sebelum digunakan. |
| Rotating Base | Memutar alat untuk mengukur dari sudut yang berbeda. |
| Port Data / Bluetooth | Mengirim dan menerima data pengukuran. |
Penjelasan Detail Bagian-Bagian Total Station dan Fungsinya
1. Lensa Objektif
Bagian ini berfungsi seperti mata dari total station. Lensa objektif mengarahkan pandangan operator ke target, baik itu prisma reflektor atau objek tanpa prisma (reflectorless). Kualitas lensa mempengaruhi kejernihan gambar dan ketepatan pengukuran. Lensa yang kotor atau tergores dapat menurunkan akurasi.
2. EDM (Electronic Distance Measurement)
EDM adalah komponen elektronik yang mengukur jarak dengan mengirimkan gelombang elektromagnetik ke target. Sinyal yang dipantulkan kembali diukur waktunya, lalu dihitung jaraknya. Pada model reflectorless, EDM mampu mengukur langsung ke permukaan objek tanpa prisma, meski jaraknya lebih terbatas.
3. Teleskop
Teleskop memungkinkan operator memperbesar pandangan terhadap target. Dengan pembesaran optik, operator bisa memastikan bahwa crosshair tepat berada di titik target. Beberapa teleskop dilengkapi fokus manual dan auto-focus.
4. Display dan Keypad
Panel display menampilkan hasil pengukuran, koordinat, dan menu navigasi. Keypad berfungsi untuk mengoperasikan alat, memasukkan data, atau memilih fungsi tertentu. Model terbaru sudah menggunakan layar sentuh berwarna dengan antarmuka mirip smartphone.
5. Baterai
Baterai adalah sumber daya utama. Kapasitas baterai yang besar memungkinkan penggunaan di lapangan selama berjam-jam. Beberapa model menyediakan baterai cadangan yang bisa diganti cepat (hot-swap).
6. Tribrach
Tribrach adalah dudukan yang menghubungkan total station ke tripod. Bagian ini dilengkapi sekrup pengatur untuk memastikan posisi alat rata. Tribrach yang baik memudahkan pemasangan dan pemindahan alat tanpa mengubah setelan.
7. Circular Level / Bubble Level
Alat ukur presisi harus rata. Bubble level membantu operator memastikan total station dalam posisi horizontal sempurna sebelum pengukuran dimulai.
8. Rotating Base
Bagian bawah total station yang memungkinkan perputaran 360°. Rotasi ini memudahkan pengukuran ke berbagai arah tanpa harus memindahkan tripod.
9. Port Data dan Konektivitas
Bagian ini digunakan untuk memindahkan data pengukuran ke komputer atau perangkat lain. Model terbaru biasanya dilengkapi port USB, SD card, Bluetooth, bahkan Wi-Fi.
Cara Kerja Masing-Masing Bagian
Ketika operator mengarahkan lensa objektif ke target, teleskop membantu memperbesar tampilan. EDM kemudian mengirimkan sinyal ke target (prisma atau objek) dan menghitung waktu tempuh sinyal. Data jarak ini digabungkan dengan sudut yang diukur sensor internal. Hasilnya ditampilkan di layar. Seluruh proses hanya memakan waktu beberapa detik, tetapi melibatkan kerja sinkron dari semua komponen.
Perawatan Setiap Bagian Total Station
Menjaga setiap komponen tetap optimal sangat penting:
- Lensa: Bersihkan dengan kain microfiber khusus optik.
- Display: Hindari terkena air langsung, gunakan pelindung layar.
- Baterai: Isi daya sebelum benar-benar habis untuk memperpanjang umur.
- Tribrach & Bubble: Periksa secara rutin dan bersihkan dari debu.
- Port Data: Tutup dengan pelindung jika tidak digunakan untuk mencegah korosi.
Kesalahan Umum Saat Menggunakan Bagian-Bagian Total Station
- Tidak Memeriksa Bubble Level – Mengakibatkan seluruh hasil pengukuran meleset.
- Lensa Kotor – Mengurangi kejernihan pengamatan dan akurasi.
- Baterai Habis di Tengah Pekerjaan – Menghambat pekerjaan dan berisiko kehilangan data.
- Tidak Mengunci Rotating Base – Membuat pengukuran bergeser.
Mengapa Penting Memahami Bagian-Bagian Total Station?
Memahami fungsi setiap bagian tidak hanya membuat Anda lebih mahir menggunakan alat, tetapi juga:
- Meminimalkan Kesalahan – Operator tahu mana bagian yang harus dicek sebelum bekerja.
- Memperpanjang Umur Alat – Perawatan lebih tepat sasaran.
- Mengoptimalkan Hasil – Memanfaatkan semua fitur yang tersedia.
Tips Memilih Total Station Berdasarkan Bagian dan Fitur
- Perhatikan Kualitas Lensa – Lensa berkualitas tinggi menghasilkan pengukuran lebih akurat.
- Pilih Baterai Kapasitas Besar – Untuk pekerjaan lapangan yang lama.
- Cek Fitur EDM – Pastikan sesuai kebutuhan, apakah perlu reflectorless atau tidak.
- Pertimbangkan Konektivitas – Bluetooth/Wi-Fi memudahkan transfer data.
- Gunakan Produk Terpercaya – Misalnya total station sokkia im 52 yang terkenal tahan lama dan presisi.
Rekomendasi Layanan Sewa dan Perawatan
Jika Anda belum ingin membeli atau butuh tambahan unit untuk proyek besar, layanan rental sewa total station bisa menjadi solusi praktis. Dengan begitu, Anda bisa mendapatkan alat berkualitas tanpa investasi awal yang besar.
Referensi Teknis
Untuk informasi teknis lebih mendalam, Anda dapat membaca panduan di American Society for Photogrammetry and Remote Sensing yang membahas detail instrumen survey dan aplikasinya di berbagai bidang.
Penutup
Setiap sekrup, tombol, dan lensa di total station punya cerita dan perannya sendiri. Memahami bagian-bagian total station dan fungsinya adalah langkah penting untuk menjadi surveyor yang andal dan menghindari kesalahan mahal. Dengan pengetahuan ini, Anda akan lebih percaya diri mengoperasikan alat dan menjaga performanya di lapangan.
Bagaimana Cara Menghubungi Kami?
📞 WA/Telp: +62 822-2026-6662 (Fairuz Daffa)
📩 Email: fairuzdaffa@dinargeo.co.id
📍 Alamat: Komplek Karyawan DKI RT 12/02 Blok P1 No. 22, Pd. Klp., Kota Jakarta Timur, Daerah Khusus Ibukota Jakarta 13450
FAQ
Apa saja bagian utama total station?
Bagian utamanya meliputi lensa objektif, EDM, teleskop, display & keypad, baterai, tribrach, bubble level, rotating base, dan port data.
Bagaimana fungsi EDM pada total station?
EDM mengukur jarak dengan mengirimkan sinyal elektromagnetik ke target dan menghitung waktu pantulannya.
Apakah semua total station memiliki fitur reflectorless?
Tidak, fitur ini hanya ada di model tertentu yang memungkinkan pengukuran tanpa prisma.
Bagaimana cara merawat lensa total station?
Gunakan kain microfiber khusus optik dan hindari kontak langsung dengan tangan atau debu.
Apakah penting memahami bagian-bagian total station?
Ya, agar operator bisa memaksimalkan fungsi alat, meminimalkan kesalahan, dan memperpanjang umur pakainya.
