Akurasi Tak Datang Begitu Saja
Bayangkan kamu sedang berada di area proyek besar — alat berat bekerja, tanah sedang diratakan, dan para surveyor tampak sibuk mengarahkan alat dengan tatapan serius. Di tangan mereka, berdiri tegak sebuah alat legendaris bernama Theodolite.
Alat ini mungkin terlihat sederhana, tapi fungsinya sangat vital: mengukur sudut horizontal dan vertikal dengan presisi tinggi. Dari pembangunan gedung bertingkat, jembatan, hingga jalan raya, semua berawal dari keakuratan sudut yang diukur oleh theodolite.
Namun, banyak orang di lapangan masih keliru dalam penggunaannya. Tidak jarang hasil pengukuran meleset hanya karena posisi alat miring beberapa detik busur. Artikel ini akan membahas secara lengkap dan mudah dipahami tentang cara penggunaan theodolite di lapangan, mulai dari pengenalan komponen, langkah penggunaan, hingga tips akurasi yang sering diabaikan.
Apa Itu Theodolite dan Mengapa Penting di Dunia Survei?
Theodolite adalah alat optik presisi yang digunakan untuk mengukur sudut horizontal (azimuth) dan sudut vertikal (elevasi) antara dua titik di permukaan bumi.
Secara fungsi, alat ini mirip seperti “mata” bagi seorang surveyor — tanpa theodolite, orientasi dan arah dalam pekerjaan pemetaan tidak bisa ditentukan dengan benar.
Jenis-jenis theodolite terbagi menjadi dua:
| Jenis Theodolite | Keterangan |
|---|---|
| Theodolite Manual/Optik | Pengukuran dilakukan secara mekanik dengan pembacaan skala vernier. Cocok untuk pelatihan dasar dan area tanpa listrik. |
| Theodolite Digital | Dilengkapi layar digital dan sensor elektronik untuk pembacaan otomatis, seperti Sokkia DT-740 atau Topcon DT-209. |
Perbedaan antara keduanya terletak pada tingkat presisi dan kemudahan membaca data. Theodolite digital kini lebih populer karena mampu memberikan hasil lebih cepat dan minim human error.
Menurut US Geological Survey (USGS), theodolite merupakan dasar dari perkembangan alat ukur modern seperti total station, yang menggabungkan fungsi pengukuran sudut dan jarak dalam satu perangkat.
Fungsi dan Prinsip Kerja Theodolite
Theodolite bekerja berdasarkan prinsip pengamatan garis bidik (line of sight). Alat ini memiliki teleskop yang dapat diputar pada dua sumbu:
- Sumbu vertikal (V) – untuk mengukur sudut horizontal
- Sumbu horizontal (H) – untuk mengukur sudut vertikal
Dengan memutar teleskop dan membaca nilai pada skala atau layar, surveyor dapat menentukan besar sudut antara dua titik.
Fungsi utama theodolite meliputi:
- Mengukur sudut horizontal antar titik
- Mengukur sudut vertikal terhadap bidang datar
- Menentukan jarak dan ketinggian relatif (dengan metode trigonometrik)
- Menentukan arah utara dengan orientasi azimuth
- Sebagai dasar pengukuran poligon, leveling, dan triangulasi

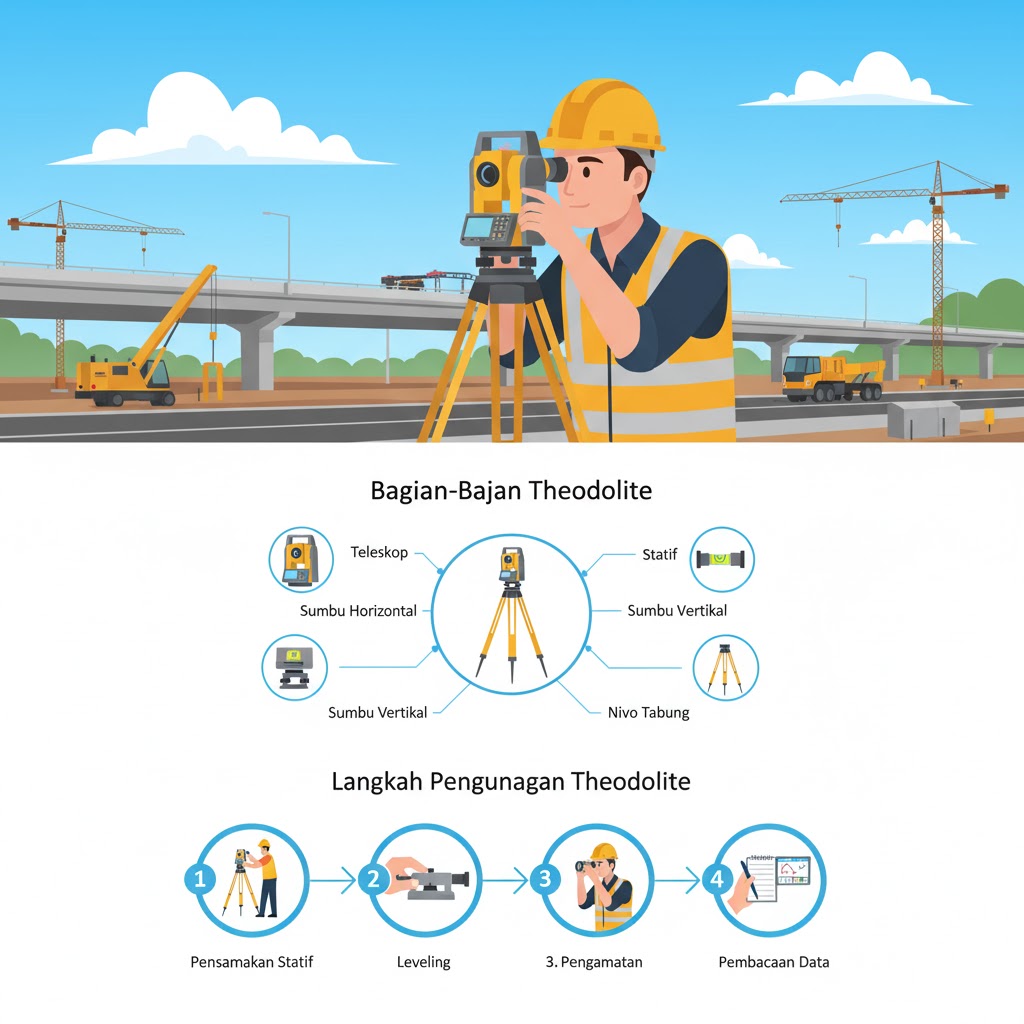

Bagian-Bagian Theodolite dan Fungsinya
Sebelum membahas langkah penggunaannya, penting untuk mengenal bagian-bagian theodolite dan fungsi tiap komponennya.
Berikut tabel ringkasnya:
| Bagian Theodolite | Fungsi |
|---|---|
| Teleskop | Mengamati target dan membidik objek dengan perbesaran tertentu. |
| Eyepiece / Lensa Okuler | Tempat mata mengamati bayangan target. |
| Objektif Lensa | Menangkap cahaya dari objek yang diukur. |
| Sumbu Vertikal | Sebagai poros untuk memutar teleskop ke arah horizontal. |
| Sumbu Horizontal | Poros rotasi teleskop ke arah vertikal. |
| Level Tabung (Spirit Level) | Menentukan keseimbangan alat agar tegak lurus. |
| Klem dan Mikrometer | Mengunci serta mengatur pergerakan alat secara halus. |
| Statif / Tripod | Menopang alat agar stabil di permukaan tanah. |
| Layar Digital (pada Theodolite Elektronik) | Menampilkan hasil pembacaan sudut dengan akurasi tinggi. |
Setiap bagian bekerja secara sinergis untuk menghasilkan sudut yang akurat.
Kesalahan sekecil apa pun pada satu bagian dapat menyebabkan deviasi besar pada hasil akhir pengukuran.
Langkah-Langkah Cara Penggunaan Theodolite di Lapangan
Sekarang kita masuk ke bagian paling penting: bagaimana menggunakan theodolite dengan benar di lapangan.
Langkah-langkah berikut berlaku baik untuk theodolite manual maupun digital.
1. Persiapan dan Pemeriksaan Awal
Sebelum memulai pengukuran, lakukan pemeriksaan kondisi alat:
- Pastikan lensa bersih dari debu atau embun.
- Cek level tabung dan gelembung berada di tengah.
- Pastikan tripod dan sekrup kencang, tidak longgar.
Langkah ini penting karena banyak error berasal dari pemasangan awal yang tidak stabil.
2. Pemasangan Theodolite di Atas Titik Ukur
- Tentukan titik ukur (benchmark) di tanah menggunakan patok.
- Pasang tripod tepat di atas titik tersebut.
- Gunakan optical plummet atau centering device untuk memastikan posisi theodolite tepat di atas titik.
- Atur tinggi tripod agar nyaman saat pengamatan.
3. Menyeimbangkan (Leveling) Alat
Gunakan sekrup penyetel untuk memastikan gelembung pada spirit level berada di tengah.
Ini memastikan garis bidik tegak lurus terhadap permukaan bumi.
Pada theodolite digital, leveling bisa dibantu dengan indikator elektronik yang lebih cepat dan akurat.
4. Pembacaan Sudut Horizontal
- Arahkan teleskop ke titik pertama (A) dan tekan tombol “set zero” untuk menetapkan nol derajat.
- Putar teleskop ke titik kedua (B).
- Baca sudut horizontal pada layar atau skala.
Nilai ini menunjukkan besar sudut horizontal antara dua titik tersebut.
5. Pembacaan Sudut Vertikal
- Arahkan teleskop ke titik target.
- Catat nilai sudut vertikal terhadap bidang horizontal.
- Jika perlu, lakukan pengamatan dari dua posisi teleskop (face left dan face right) untuk mengurangi kesalahan sistematik.
6. Pencatatan Data
Catat hasil pengukuran dalam buku lapangan atau secara digital.
Biasanya meliputi: titik pengamatan, arah, sudut horizontal, sudut vertikal, dan kondisi lingkungan.
7. Pemeriksaan Ulang
Lakukan pengulangan minimal dua kali untuk memastikan hasil konsisten.
Perbedaan antar pembacaan sebaiknya tidak lebih dari 20 detik busur untuk pekerjaan presisi.
Tips Profesional untuk Akurasi Maksimal
- Gunakan Tripod Kokoh – Tripod yang goyah akan menyebabkan sudut bergeser.
- Periksa Kalibrasi Berkala – Setiap alat optik perlu diservis secara rutin. Kamu bisa melakukan service dan kalibrasi alat survey pemetaan untuk memastikan hasil tetap presisi.
- Lindungi dari Cuaca Ekstrem – Sinar matahari langsung atau angin kencang dapat memengaruhi kestabilan alat.
- Gunakan Pengamatan Face Left & Face Right – Membaca dari dua arah meminimalkan kesalahan kolimasi.
- Gunakan Prisma dan Target yang Cerah – Agar pengamatan lebih jelas di kondisi cahaya rendah.
Sebagai referensi tambahan, situs otoritatif Engineering Toolbox menjelaskan prinsip kerja dan toleransi akurasi pengukuran theodolite secara teknis.
Perbandingan Theodolite Manual vs Digital
Berikut tabel perbandingan agar kamu tahu kapan sebaiknya menggunakan masing-masing jenis:
| Kriteria | Theodolite Manual | Theodolite Digital |
|---|---|---|
| Akurasi | ±20 detik busur | ±2–5 detik busur |
| Waktu Pengukuran | Lebih lama, pembacaan manual | Lebih cepat, otomatis |
| Kebutuhan Daya | Tidak memerlukan baterai | Memerlukan baterai |
| Kemudahan Penggunaan | Perlu keahlian tinggi | User-friendly |
| Kemungkinan Human Error | Tinggi | Rendah |
Bagi kamu yang sudah terbiasa dengan alat digital, transisi ke penggunaan total station sokkia im 52 akan jauh lebih mudah karena sistem menunya mirip dengan theodolite digital modern.
Kesalahan Umum Saat Menggunakan Theodolite
Meskipun terdengar mudah, banyak surveyor pemula melakukan kesalahan berikut:
- Tidak menyeimbangkan alat dengan sempurna
- Mengabaikan pembacaan dua posisi (face left/right)
- Tidak memperhatikan faktor refraksi udara
- Membaca data terburu-buru tanpa verifikasi ulang
Kesalahan kecil tersebut bisa menghasilkan perbedaan besar pada hasil pemetaan. Oleh karena itu, disiplin dan ketelitian adalah kunci utama.
Kalibrasi dan Pemeliharaan Theodolite
Theodolite adalah alat optik presisi tinggi yang harus dikalibrasi secara berkala, idealnya setiap 6–12 bulan tergantung frekuensi penggunaan.
Kalibrasi dilakukan untuk memastikan:
- Sumbu tegak lurus antara garis bidik dan sumbu rotasi
- Level tabung menunjukkan posisi sebenarnya
- Mikrometer dan pembacaan digital tetap linear
Layanan kalibrasi resmi seperti di Dinar Survey Putri akan memberikan sertifikat hasil uji akurasi sesuai standar nasional.
Kesimpulan
Menguasai cara penggunaan theodolite di lapangan bukan hanya soal teknis membaca sudut, tapi juga memahami logika pengukuran, kestabilan alat, dan faktor lingkungan.
Setiap langkah — dari pemasangan tripod hingga pencatatan data — memengaruhi akurasi hasil akhir.
Dengan latihan, ketelitian, dan perawatan rutin, kamu bisa menghasilkan data pengukuran yang tidak hanya akurat tetapi juga bisa dipertanggungjawabkan secara ilmiah.
Theodolite bukan sekadar alat, melainkan simbol presisi dan tanggung jawab seorang surveyor.
Bagaimana Cara Menghubungi Kami?
📞 WA/Telp: +62 822-2026-6662 (Fairuz Daffa)
📩 Email: fairuzdaffa@dinargeo.co.id
📍 Alamat: Komplek Karyawan DKI RT 12/02 Blok P1 No. 22, Pd. Klp., Kota Jakarta Timur, Daerah Khusus Ibukota Jakarta 13450
FAQ
Apa fungsi utama theodolite?
Theodolite berfungsi mengukur sudut horizontal dan vertikal untuk menentukan posisi dan arah titik dalam pekerjaan survei dan konstruksi.
Bagaimana cara penggunaan theodolite digital?
Pasang di atas titik ukur, lakukan leveling, bidik titik referensi, lalu baca nilai sudut di layar. Prosesnya lebih cepat dan akurat dibanding manual.
Berapa akurasi theodolite?
Tergantung jenisnya — theodolite manual sekitar ±20 detik busur, sedangkan digital bisa mencapai ±2 detik busur.
Apakah theodolite perlu kalibrasi rutin?
Ya, minimal setahun sekali untuk menjaga ketepatan hasil pengukuran. Lakukan di tempat service dan kalibrasi alat survey pemetaan resmi.
Apakah theodolite sama dengan total station?
Tidak sama. Total station seperti total station sokkia im 52 adalah versi modern yang menggabungkan fungsi theodolite dan EDM (pengukur jarak elektronik).
