Mengapa Rambu Ukur Itu Penting? (Emotional Hook)
Pernahkah kamu melihat seorang surveyor berdiri di lapangan dengan alat level dan sebuah tongkat panjang berwarna merah putih bergaris-garis? Tongkat itu bukan sekadar alat bantu—itulah rambu ukur, komponen vital dalam pekerjaan pengukuran elevasi tanah. Tanpa membaca rambu ukur dengan tepat, hasil perhitungan elevasi bisa meleset, bahkan menyebabkan kesalahan besar dalam proyek pembangunan.
Bagi pemula di dunia survei, memahami cara membaca rambu ukur dengan tepat adalah langkah awal menuju akurasi dan profesionalitas. Artikel ini akan membantu kamu memahami jenis-jenis rambu, cara membacanya, serta kaitannya dengan alat seperti Automatic Level dan Total Station. Yuk, kita bahas dengan gaya yang ringan tapi tetap ilmiah.
Apa Itu Rambu Ukur dan Fungsinya dalam Survey Leveling
Rambu ukur (staff atau leveling rod) adalah alat bantu berbentuk batang panjang, biasanya terbuat dari aluminium, fiberglass, atau kayu, yang digunakan untuk menentukan beda tinggi antara satu titik dengan titik lainnya.
Fungsi utama rambu ukur adalah sebagai acuan visual bagi alat ukur seperti Automatic Level, Digital Level, atau Total Station dalam menentukan tinggi muka tanah.
Tiap garis dan angka di rambu menunjukkan satuan tinggi vertikal, biasanya dalam satuan meter atau milimeter. Kombinasi warna kontras (merah, hitam, putih) memudahkan pembacaan dari jarak jauh.
Jenis-Jenis Rambu Ukur yang Umum Digunakan
Sebelum memahami cara membaca rambu, penting untuk mengenali jenis-jenisnya terlebih dahulu. Berikut tabel perbandingan singkatnya:
| Jenis Rambu Ukur | Bahan | Skala Pembacaan | Kelebihan | Kekurangan |
|---|---|---|---|---|
| Rambu Ukur Aluminium | Aluminium | mm & cm | Ringan, tahan karat | Kurang kuat bila jatuh |
| Rambu Ukur Fiberglass | Fiberglass | mm & cm | Tidak menghantarkan listrik, awet | Sedikit lebih berat |
| Rambu Ukur Lipat (Folding Staff) | Aluminium/Fiberglass | mm & cm | Praktis dibawa | Sambungan bisa longgar |
| Rambu Ukur Digital (Barcode Staff) | Plastik/Reflektif | Otomatis via sensor | Akurasi tinggi, cepat | Mahal, butuh alat digital level |
Sumber referensi tambahan: Toposurvey.com – Jenis dan Fungsi Rambu Ukur

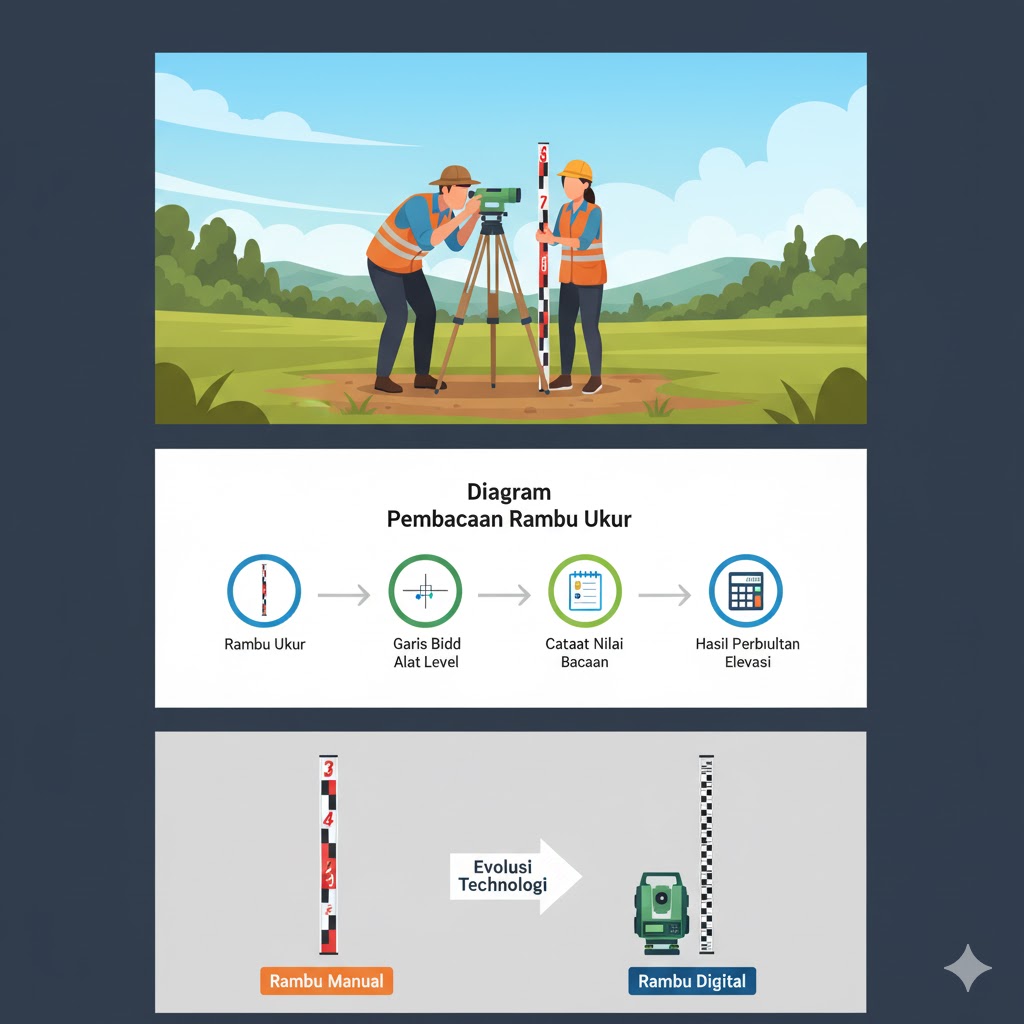

Cara Membaca Rambu Ukur Manual: Panduan Langkah Demi Langkah
Membaca rambu ukur bukan sekadar melihat angka. Diperlukan ketelitian agar hasil pembacaan elevasi benar-benar akurat. Berikut langkah-langkah dasarnya:
1. Pasang dan Tegakkan Rambu Ukur dengan Benar
Rambu harus berdiri tegak lurus (vertikal). Bila miring, pembacaan bisa salah beberapa milimeter hingga sentimeter. Gunakan rambu waterpass bubble untuk memastikan posisi tegak sempurna.
2. Fokuskan Alat Level ke Rambu
Arahkan teleskop alat Automatic Level atau Total Station ke arah rambu. Pastikan crosshair atau garis bidik berada di tengah-tengah angka rambu.
3. Identifikasi Skala dan Angka di Rambu
Rambu biasanya memiliki skala dalam satuan meter (angka besar), desimeter (angka menengah), dan milimeter (garis kecil).
Sebagai contoh, jika garis horizontal tepat mengenai angka 1.455, artinya tinggi rambu dari alat adalah 1 meter 455 milimeter.
4. Catat Pembacaan: Back Sight (BS), Fore Sight (FS), dan Intermediate Sight (IS)
Dalam pengukuran leveling, pembacaan dilakukan dengan tiga jenis bidikan:
- Back Sight (BS): Pembacaan pertama dari titik benchmark atau titik awal.
- Intermediate Sight (IS): Pembacaan di antara dua titik yang diukur.
- Fore Sight (FS): Pembacaan terakhir sebelum alat dipindahkan.
Contoh Perhitungan Elevasi dengan Rambu Ukur
Untuk memahami lebih baik, mari lihat contoh sederhana:
| Jenis Pembacaan | Nilai (m) | Keterangan |
|---|---|---|
| BS | 1.455 | Titik awal (BM) |
| IS | 1.875 | Titik tengah |
| FS | 2.210 | Titik akhir |
Rumus:
Tinggi Alat (HI) = BM + BS
Elevasi Titik = HI – FS
Perhitungan:
- HI = 100.000 + 1.455 = 101.455 m
- Elevasi Titik Akhir = 101.455 – 2.210 = 99.245 m
Artinya, titik akhir lebih rendah dari benchmark sebesar 0.755 m.
Kesalahan Umum Saat Membaca Rambu Ukur
Meski terlihat sederhana, banyak kesalahan yang sering dilakukan pemula, seperti:
- Rambu tidak tegak lurus, menyebabkan error bacaan.
- Kesalahan interpretasi angka, terutama karena posisi angka terbalik saat dilihat di teleskop.
- Gangguan cahaya dan bayangan, membuat pembacaan kurang jelas.
- Kesalahan dalam pencatatan, terutama saat survei di lapangan dengan banyak titik.
Untuk menghindari kesalahan ini, pastikan alat sudah melalui service dan kalibrasi alat survey pemetaan secara berkala agar tetap akurat.
Membaca Rambu Ukur dengan Alat Modern: Total Station dan Digital Level
Kini, pembacaan rambu ukur tidak selalu dilakukan secara manual. Dengan bantuan alat seperti total station sokkia im 52 atau Digital Level, pembacaan menjadi jauh lebih efisien dan presisi.
- Digital Level dapat membaca rambu barcode secara otomatis dan menampilkan nilai elevasi langsung di layar.
- Total Station menggabungkan fungsi theodolite dan EDM (Electronic Distance Measurement) untuk menghasilkan data koordinat dan elevasi sekaligus.
Keduanya sangat membantu pada proyek besar seperti pemetaan topografi, pembangunan jalan, jembatan, dan irigasi.
Tips Praktis Membaca Rambu Ukur di Lapangan
- Gunakan tripod dengan kaki stabil dan alat yang sudah terkalibrasi.
- Hindari pengukuran saat sinar matahari terlalu terik yang menyebabkan distorsi optik.
- Gunakan penanda titik (patok atau paku) agar posisi pengukuran konsisten.
- Simpan data pengukuran dalam buku lapangan atau software GIS agar mudah dianalisis.
Bagaimana Cara Menghubungi Kami?
📞 WA/Telp: +62 822-2026-6662 (Fairuz Daffa)
📩 Email: fairuzdaffa@dinargeo.co.id
📍 Alamat: Komplek Karyawan DKI RT 12/02 Blok P1 No. 22, Pd. Klp., Kota Jakarta Timur, Daerah Khusus Ibukota Jakarta 13450
FAQ
Apa fungsi utama rambu ukur dalam survei?
Rambu ukur digunakan untuk menentukan beda tinggi antara dua titik di lapangan. Alat ini berfungsi sebagai referensi visual yang dibaca oleh Automatic Level atau Total Station untuk menghitung elevasi tanah.
Apakah setiap rambu ukur memiliki skala yang sama?
Tidak selalu. Beberapa rambu memiliki skala dalam milimeter (mm), sementara yang lain hanya sampai sentimeter (cm). Rambu digital memiliki pola barcode untuk dibaca otomatis oleh alat digital level.
Bagaimana cara membedakan angka yang terbalik di rambu ukur?
Gunakan ingatan visual dan latihan. Saat melihat melalui teleskop, angka memang terbalik, tetapi urutannya tetap logis. Biasanya angka besar di bawah menandakan ketinggian lebih rendah.
Berapa jarak ideal antara alat dan rambu?
Idealnya sekitar 30–50 meter untuk menghindari error akibat kelengkungan bumi dan refraksi udara, tergantung tingkat akurasi yang dibutuhkan.
Kapan alat ukur perlu dikalibrasi?
Alat seperti Automatic Level dan Total Station sebaiknya dikalibrasi setiap 6–12 bulan sekali atau setelah digunakan di medan ekstrem, agar hasil pembacaan tetap akurat.
