Mengungkap Cerita di Balik Garis-Garis Peta
Pernahkah Anda melihat peta topografi yang penuh dengan garis-garis melingkar dan bertumpuk, lalu bertanya-tanya, “Sebenarnya, apa arti semua garis ini?” Bagi sebagian orang, peta kontur tampak rumit — padahal di baliknya tersimpan informasi luar biasa tentang bentuk permukaan bumi.
Cara membaca peta kontur adalah keterampilan dasar dalam dunia survei, pemetaan, dan geodesi. Dengan memahami peta kontur, kita bisa “melihat” bentuk tiga dimensi dari permukaan tanah hanya melalui gambar dua dimensi di kertas atau layar. Anda bisa tahu di mana bukit, lembah, lereng curam, hingga dataran berada — tanpa harus turun langsung ke lapangan.
Kemampuan ini penting bukan hanya bagi surveyor, tetapi juga bagi insinyur, arsitek, perencana tata ruang, bahkan pecinta alam dan pendaki gunung. Karena itu, memahami cara membaca peta kontur adalah langkah pertama untuk benar-benar mengenali karakter tanah dan wilayah.
Apa Itu Peta Kontur?
Peta kontur adalah peta topografi yang menunjukkan bentuk permukaan bumi melalui garis kontur, yaitu garis yang menghubungkan titik-titik dengan ketinggian (elevasi) yang sama dari permukaan laut.
Artinya, jika Anda berjalan mengikuti satu garis kontur di lapangan, Anda akan selalu berada di ketinggian yang sama — tidak naik, tidak turun.
Setiap garis di peta menggambarkan satu tingkat ketinggian tertentu, biasanya dengan interval (selisih elevasi antar garis) yang sudah ditentukan, misalnya setiap 5 meter, 10 meter, atau 20 meter tergantung skala peta.
Contohnya:
- Jika interval kontur adalah 10 meter, maka garis kontur 100 m diikuti oleh 110 m, 120 m, dan seterusnya.
- Semakin rapat jarak antar garis, semakin curam lerengnya.
- Semakin renggang jaraknya, semakin landai atau datar daerah tersebut.
Fungsi Peta Kontur dalam Dunia Survei dan Pemetaan
Peta kontur memiliki banyak fungsi penting, terutama dalam bidang pemetaan topografi, rekayasa sipil, dan perencanaan wilayah. Berikut beberapa di antaranya:
- Menentukan bentuk permukaan tanah.
Peta kontur membantu kita mengenali bukit, lembah, lereng curam, dan dataran rendah tanpa perlu observasi langsung. - Sebagai dasar perencanaan teknik.
Dalam proyek konstruksi jalan, bendungan, atau saluran air, peta kontur digunakan untuk menghitung volume galian dan timbunan tanah. - Membantu navigasi dan orientasi.
Pendaki gunung atau tim SAR sering menggunakan peta kontur untuk memahami medan dan mencari jalur tercepat atau termudah. - Menganalisis arah aliran air dan drainase.
Dengan peta kontur, arah aliran air di permukaan bisa diprediksi berdasarkan kemiringan lereng. - Menentukan titik kontrol pengukuran.
Dalam survei lapangan menggunakan alat seperti total station Sokkia IM 52, peta kontur sering digunakan untuk penentuan elevasi titik kontrol yang akurat.

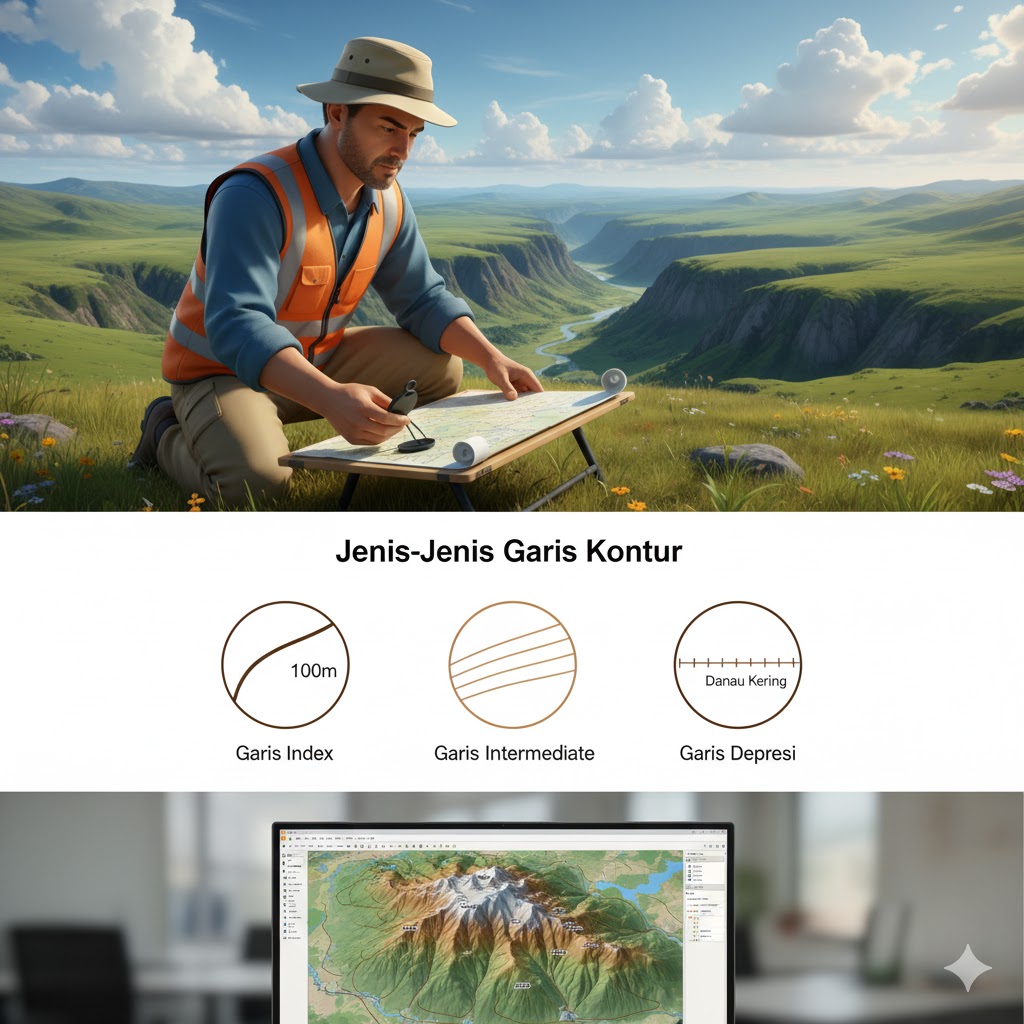

Jenis-Jenis Garis Kontur dan Fungsinya
Peta kontur tidak hanya terdiri dari satu jenis garis. Ada beberapa jenis garis yang digunakan untuk menunjukkan perbedaan ketinggian dan bentuk medan.
| Jenis Garis Kontur | Simbol / Ciri | Fungsi / Keterangan |
|---|---|---|
| Garis Kontur Indeks | Garis tebal | Menunjukkan elevasi utama, biasanya setiap kelipatan 5 atau 10 garis kontur biasa. Dilengkapi angka ketinggian. |
| Garis Kontur Intermediate | Garis tipis | Menunjukkan elevasi di antara garis indeks, membantu menggambarkan detail permukaan. |
| Garis Kontur Depresi | Garis bergigi ke dalam | Menunjukkan area cekungan atau lembah (misalnya kawah atau danau kering). |
| Garis Kontur Tambahan (Supplementary) | Garis putus-putus | Digunakan untuk menunjukkan perbedaan kecil elevasi pada area yang datar. |
Simbol dan Pola Umum pada Peta Kontur
Untuk memahami peta kontur, penting mengenali pola dan bentuk garisnya.
Berikut beberapa pola khas yang sering muncul dan artinya:
| Pola Garis Kontur | Ciri-Ciri Visual | Makna Bentuk Medan |
|---|---|---|
| Garis rapat dan sejajar | Berdekatan | Lereng curam |
| Garis renggang dan halus | Jarak lebar | Lereng landai |
| Garis membentuk lingkaran menutup ke dalam | Garis tertutup | Bukit atau puncak |
| Garis membentuk huruf “V” ke arah hulu sungai | Mengarah ke atas | Lembah sungai |
| Garis “V” ke arah hilir | Mengarah ke bawah | Punggungan atau ridge |
| Garis melingkar dengan simbol depresi | Bergigi ke dalam | Cekungan atau kawah |
Cara Membaca Peta Kontur Langkah demi Langkah
Berikut panduan praktis bagi pemula untuk membaca peta kontur dengan benar dan mudah:
1. Pahami Skala dan Interval Kontur
Setiap peta topografi memiliki skala dan interval kontur tertentu. Skala menunjukkan perbandingan jarak di peta terhadap jarak sebenarnya, sedangkan interval menunjukkan selisih ketinggian antar garis.
Contoh:
Skala 1:25.000 berarti 1 cm di peta = 250 m di lapangan.
Interval kontur 10 m berarti setiap garis menunjukkan beda tinggi 10 meter.
2. Identifikasi Garis Kontur Indeks
Cari garis kontur tebal yang biasanya diberi angka elevasi. Dari sini, Anda bisa menentukan garis di sekitarnya berdasarkan interval kontur.
3. Perhatikan Pola Garis
Amati jarak antar garis:
- Rapat = curam
- Renggang = landai
4. Cari Titik Tertinggi dan Terendah
Garis kontur tertutup dengan angka terbesar adalah puncak bukit, sedangkan yang tertutup dengan angka terkecil atau bergigi ke dalam menunjukkan lembah.
5. Gunakan Warna dan Simbol
Beberapa peta topografi modern menggunakan warna gradasi (hijau, coklat, abu-abu) untuk membantu visualisasi ketinggian.
6. Interpretasi Bentuk Medan
Gunakan kombinasi garis, arah sungai, dan pola V untuk mengenali bentuk alami permukaan.
Contoh Membaca Peta Kontur
Misalkan Anda melihat peta dengan interval kontur 10 meter. Garis indeks menunjukkan elevasi 100 m, 110 m, 120 m, dan seterusnya.
Jika ada garis melingkar kecil di tengah dengan elevasi 150 m, berarti itu adalah puncak bukit.
Sebaliknya, jika garis melingkar bergigi dengan angka turun ke 90 m, berarti itu adalah lembah atau cekungan.
Cara Membuat Peta Kontur
Membaca peta kontur akan lebih mudah dipahami jika Anda tahu bagaimana peta tersebut dibuat.
Berikut langkah umum dalam pembuatan peta kontur:
- Pengumpulan Data Elevasi.
Data diambil menggunakan alat ukur seperti Total Station, GPS Geodetik, atau drone dengan sensor LIDAR. - Pengolahan Data.
Data koordinat X, Y, Z diolah menggunakan software seperti AutoCAD Civil 3D atau ArcGIS. - Interpolasi dan Generasi Garis Kontur.
Software secara otomatis membentuk garis penghubung antar titik dengan ketinggian sama. - Verifikasi Lapangan.
Data kontur kemudian diverifikasi untuk memastikan akurasi dan kesesuaian dengan kondisi nyata.
Agar hasil peta tetap presisi, pastikan alat ukur Anda selalu dalam kondisi terbaik. Lakukan service dan kalibrasi alat survey pemetaan secara rutin agar data elevasi yang dihasilkan tetap akurat dan bisa dipertanggungjawabkan.
Peran Teknologi dalam Membaca Peta Kontur
Kini, membaca peta kontur tak lagi harus dilakukan secara manual. Dengan bantuan teknologi, kita bisa memahami bentuk medan dengan lebih cepat dan interaktif.
Beberapa teknologi yang sering digunakan:
- Software GIS (Geographic Information System) seperti QGIS dan ArcGIS.
Anda bisa menampilkan model 3D, mengukur elevasi, dan memproyeksikan arah lereng secara otomatis. - Drone Mapping yang dilengkapi kamera LIDAR atau photogrammetry, menghasilkan data ketinggian sangat detail.
- Digital Terrain Model (DTM) dan Digital Elevation Model (DEM) yang menampilkan kontur secara digital dan real-time.
Situs otoritatif seperti USGS Topographic Mapping juga menyediakan data peta kontur global yang bisa diakses gratis untuk keperluan pendidikan dan riset.
Kesalahan Umum dalam Membaca Peta Kontur
- Tidak memperhatikan interval kontur.
Kesalahan ini membuat interpretasi tinggi rendah medan menjadi salah. - Salah memahami arah sungai.
Banyak pemula mengira garis berbentuk “V” mengarah ke hilir, padahal mengarah ke hulu. - Mengabaikan simbol depresi.
Garis bergigi ke dalam sering diabaikan, padahal menandakan cekungan penting di medan. - Mengabaikan korelasi antara garis dan elevasi angka.
Tanpa membaca angka pada kontur indeks, bentuk medan sulit ditentukan.
Tabel Ringkasan: Panduan Cepat Membaca Peta Kontur
| Langkah Membaca | Hal yang Diperhatikan | Tujuan |
|---|---|---|
| Cek skala dan interval | Nilai elevasi antar garis | Menentukan tingkat detail peta |
| Temukan garis indeks | Garis tebal + angka tinggi | Menjadi patokan elevasi |
| Amati jarak antar garis | Rapat atau renggang | Menentukan curam/landai lereng |
| Perhatikan bentuk “V” | Arah ke hulu atau hilir | Mengetahui arah aliran air |
| Lihat garis melingkar | Tertutup / bergigi | Menentukan bukit atau lembah |
Kesimpulan
Membaca peta kontur bukanlah hal yang rumit, asal Anda memahami dasar-dasarnya. Dengan mengenali pola garis, interval, dan simbol, Anda bisa “membayangkan” bentuk medan seperti bukit, lembah, atau dataran hanya dari peta dua dimensi.
Kemampuan ini sangat berharga untuk pekerjaan pemetaan, survei, konstruksi, dan analisis geospasial. Gunakan alat ukur yang tepat, dan pastikan peralatan Anda selalu dikalibrasi untuk mendapatkan hasil yang akurat.
