Teknologi Akurasi Tinggi di Balik Dunia Pemetaan
Pernahkah kamu melihat surveyor di lapangan memegang alat dengan antena tinggi dan layar digital, lalu bertanya-tanya: “Sebenarnya alat itu bekerja bagaimana?” Nah, alat tersebut adalah GPS Geodetik — sebuah perangkat presisi tinggi yang menjadi tulang punggung dalam survei pemetaan modern. Berbeda dari GPS biasa, alat ini mampu menentukan posisi hingga tingkat milimeter.
Namun, di balik performanya yang luar biasa, GPS Geodetik terdiri dari beragam bagian penting yang masing-masing memiliki fungsi tersendiri. Artikel ini akan mengulas secara lengkap bagian-bagian GPS Geodetik dan penjelasannya, agar kamu memahami bagaimana alat ini bekerja — dari antena di atas tripod hingga data akurat yang dihasilkan di komputer.
Apa Itu GPS Geodetik?
GPS Geodetik adalah alat ukur posisi berbasis satelit yang digunakan untuk menentukan koordinat titik di permukaan bumi dengan akurasi sangat tinggi, biasanya dalam satuan milimeter hingga sentimeter.
Berbeda dari GPS navigasi di kendaraan atau smartphone, GPS Geodetik menggunakan dua frekuensi satelit (L1 dan L2) dan sistem koreksi seperti RTK (Real Time Kinematic) atau Post-Processing (PPK) untuk mendapatkan hasil yang sangat presisi.
Perangkat ini biasa digunakan oleh surveyor, ahli geodesi, serta profesional di bidang infrastruktur, pertambangan, dan konstruksi besar.
Sebagai ilustrasi, GPS Geodetik tidak hanya mengetahui di mana kamu berada, tetapi juga seberapa tinggi posisi kamu terhadap permukaan laut dengan tingkat ketelitian yang menakjubkan.
Fungsi Utama GPS Geodetik
Fungsi utama GPS Geodetik adalah untuk menentukan posisi titik di permukaan bumi secara akurat. Namun, fungsinya berkembang jauh lebih luas. Berikut tabel ringkasnya:
| Fungsi GPS Geodetik | Penjelasan Singkat |
|---|---|
| Penentuan Koordinat | Mengukur titik koordinat dalam sistem geodetik global (WGS84). |
| Survei Topografi | Mengukur elevasi dan kontur permukaan bumi untuk peta 3D. |
| Monitoring Deformasi Tanah | Digunakan untuk memantau pergeseran tanah, jembatan, atau bangunan. |
| Pemetaan Infrastruktur | Merekam lokasi jalan, jembatan, menara, dan bangunan dengan akurat. |
| Sinkronisasi Data Geospasial | Menghubungkan titik lapangan dengan sistem peta digital. |
Dengan kata lain, GPS Geodetik adalah fondasi dari data geospasial modern. Tanpa alat ini, berbagai proyek infrastruktur besar tidak akan memiliki referensi koordinat yang valid.
Bagian-Bagian GPS Geodetik dan Fungsinya
Sebuah perangkat GPS Geodetik biasanya terdiri dari beberapa bagian utama yang saling terhubung. Berikut penjelasan rinci setiap komponennya:
| Bagian GPS Geodetik | Fungsi Utama |
|---|---|
| Antenna GNSS | Menerima sinyal satelit dari berbagai konstelasi (GPS, GLONASS, Galileo, BeiDou). |
| Receiver (Penerima Sinyal) | Memproses sinyal yang diterima dan mengubahnya menjadi data koordinat. |
| Controller / Data Collector | Layar atau perangkat genggam untuk mengatur pengukuran dan menyimpan data. |
| Tripod dan Tribrach | Menjaga alat tetap stabil selama proses pengukuran. |
| Battery (Baterai) | Menyediakan daya untuk seluruh sistem selama pengukuran lapangan. |
| Kabel Data / Modul Komunikasi | Menghubungkan antara receiver dan controller (baik kabel maupun nirkabel). |
| Base Station dan Rover | Dua unit utama dalam sistem RTK untuk koreksi posisi secara real-time. |
Mari kita bahas satu per satu dengan lebih mendalam.
Antenna GNSS – Penangkap Sinyal dari Langit
Antenna GNSS (Global Navigation Satellite System) adalah komponen paling atas dari GPS Geodetik. Ia bertugas menangkap sinyal dari satelit navigasi yang mengorbit bumi.
Sebuah antena GNSS modern mampu menerima sinyal dari beberapa sistem sekaligus seperti GPS (AS), GLONASS (Rusia), Galileo (Eropa), dan BeiDou (China).
Desainnya yang melingkar bukan tanpa alasan — bentuk tersebut membantu meminimalkan multipath error, yaitu gangguan akibat pantulan sinyal dari permukaan keras seperti dinding atau kendaraan.
Tanpa antena yang baik, data koordinat bisa melenceng jauh dari posisi sebenarnya.
Receiver – Otak Pengolah Data
Receiver adalah komponen utama dalam GPS Geodetik. Ia berfungsi menerima sinyal dari antena, menghitung jarak ke satelit, dan mengolahnya menjadi koordinat geografis.
Receiver modern dilengkapi prosesor ARM, penyimpanan internal besar, serta kemampuan mengolah data hingga 20Hz.
Beberapa model receiver bahkan memiliki konektivitas Bluetooth, Wi-Fi, dan data radio, sehingga dapat berkomunikasi langsung dengan base station untuk koreksi RTK.
Kualitas receiver sangat menentukan tingkat akurasi pengukuran. Misalnya, receiver dengan 1408 channel dapat membaca sinyal lebih stabil dibanding model lama dengan 400 channel.
Controller – Pusat Kendali Lapangan
Controller atau data collector adalah perangkat genggam (sering berupa tablet atau PDA tahan cuaca) yang digunakan untuk:
- Mengontrol pengaturan alat
- Menyimpan hasil pengukuran
- Menampilkan koordinat dan peta lokasi
Biasanya controller dilengkapi software seperti SurvCE, FieldGenius, atau TBC (Trimble Business Center) yang memudahkan surveyor melihat hasil pengukuran langsung di lapangan.
Controller ini menjadi “jembatan” antara pengguna dengan receiver GPS.
Beberapa model bahkan sudah menggunakan sistem operasi Android, sehingga mudah digunakan seperti smartphone.
Base dan Rover – Dua Sisi dalam Sistem RTK
Dalam sistem RTK (Real Time Kinematic), GPS Geodetik bekerja dengan dua perangkat utama:
- Base Station – Ditempatkan di titik koordinat tetap yang sudah diketahui posisinya.
- Rover – Alat yang bergerak mengukur titik-titik baru di lapangan.
Base mengirimkan data koreksi ke Rover secara real-time melalui sinyal radio atau internet.
Dengan metode ini, akurasi pengukuran dapat mencapai 1–2 cm.
Tanpa sistem base–rover, GPS hanya bekerja secara “stand-alone” dengan akurasi 1–3 meter.
Jika kamu sudah pernah menggunakan total station sokkia im 52, prinsip koordinasi antara base dan rover ini mirip dengan sistem pengukuran jarak optik pada total station.
Tripod dan Tribrach – Penyangga Stabilitas
Tripod berfungsi sebagai penyangga GPS agar posisi alat stabil selama pengukuran. Materialnya biasanya dari aluminium atau serat karbon agar ringan namun kokoh.
Sementara tribrach adalah adaptor yang memungkinkan alat diputar atau dilepas dengan cepat tanpa kehilangan posisi tengah (center point).
Kedua komponen ini sering dianggap sepele, padahal getaran kecil saja bisa memengaruhi hasil koordinat.
Baterai dan Sistem Daya
GPS Geodetik membutuhkan daya yang stabil agar hasil pengukuran tidak terganggu.
Rata-rata satu unit baterai mampu bertahan 8–12 jam tergantung mode penggunaan dan sinyal satelit.
Beberapa alat mendukung baterai eksternal atau powerbank outdoor, penting untuk kegiatan survei panjang.
Penggunaan baterai yang tidak orisinal sering menyebabkan drop tegangan dan error data, sehingga direkomendasikan hanya menggunakan baterai pabrikan resmi.
Kabel dan Modul Komunikasi
Kabel data digunakan untuk menghubungkan receiver dengan controller, atau untuk transfer data ke komputer.
Namun, seiring perkembangan teknologi, kini banyak GPS Geodetik yang menggunakan modul komunikasi wireless, termasuk:
- Bluetooth untuk koneksi lokal
- Wi-Fi hotspot untuk akses software
- Radio UHF/VHF untuk komunikasi antar base dan rover
Koneksi nirkabel ini mempercepat proses kerja dan mengurangi risiko kerusakan kabel di lapangan.

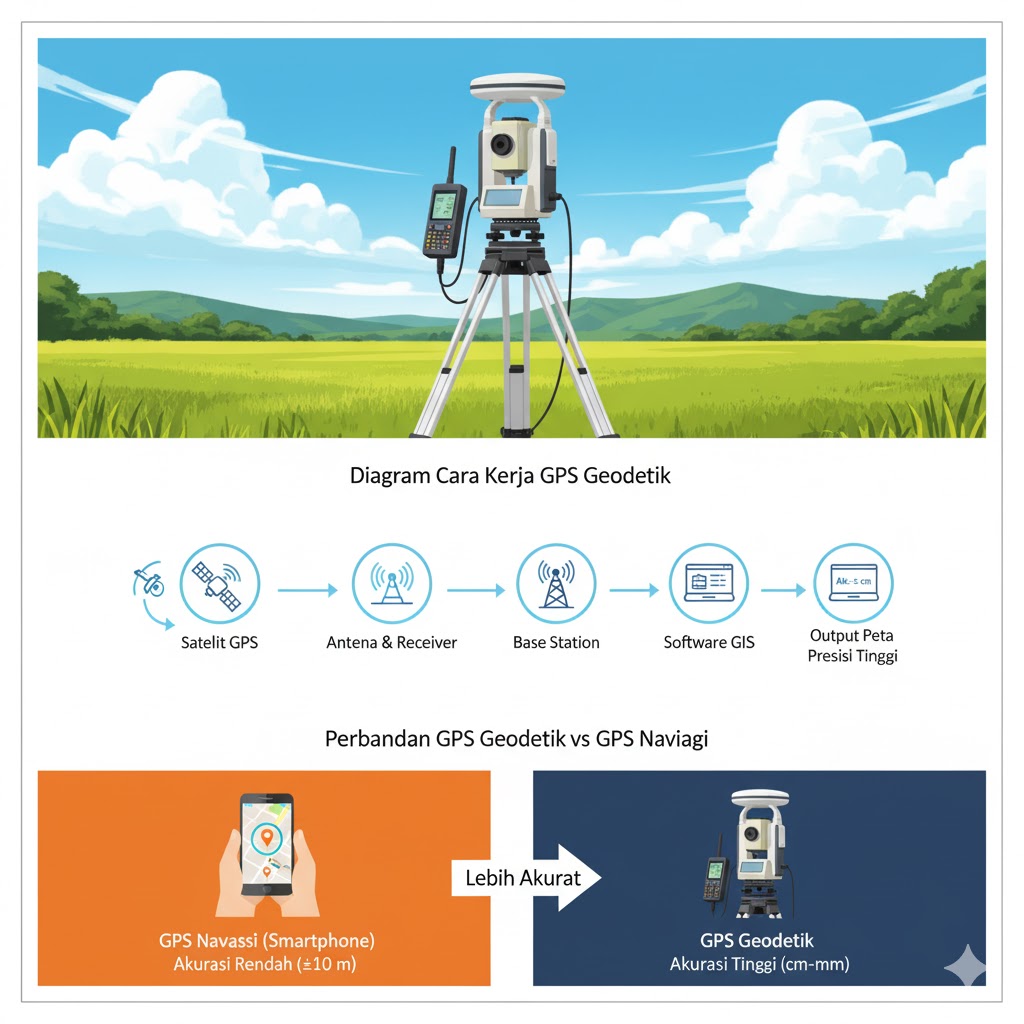

Cara Kerja GPS Geodetik Secara Umum
Proses kerja GPS Geodetik dapat dijelaskan dalam empat langkah utama:
- Penerimaan sinyal satelit – Antena menangkap sinyal dari minimal empat satelit.
- Perhitungan jarak satelit-ke-alat – Receiver menghitung posisi dengan metode triangulasi.
- Koreksi sinyal (RTK atau PPK) – Base Station memberikan data koreksi untuk meningkatkan akurasi.
- Penyimpanan dan analisis data – Data dikirim ke controller dan diolah menggunakan software GIS atau CAD.
Untuk pemahaman lebih teknis, kamu bisa membaca referensi di NOAA National Geodetic Survey, sumber otoritatif di bidang sistem koordinat dan geodesi.
Tips Perawatan dan Kalibrasi GPS Geodetik
Agar hasil pengukuran tetap akurat, GPS Geodetik perlu service dan kalibrasi alat survey pemetaan secara berkala.
Berikut tips pentingnya:
- Hindari antena terkena air atau kotoran logam
- Simpan alat dalam tas pelindung dengan silica gel
- Lakukan update firmware secara rutin
- Cek level bubble pada tripod sebelum pengukuran
- Kirim alat ke tempat kalibrasi minimal setahun sekali
Langkah-langkah kecil ini akan sangat memengaruhi umur alat dan stabilitas datanya.
Kesimpulan
GPS Geodetik adalah sistem yang kompleks, namun luar biasa dalam hal akurasi dan efisiensi. Setiap bagian — dari antena hingga controller — memiliki peran krusial untuk menghasilkan data posisi yang presisi.
Dengan memahami bagian-bagian GPS Geodetik dan penjelasannya, kamu tidak hanya tahu cara menggunakannya, tetapi juga mengerti bagaimana alat ini mengubah sinyal dari luar angkasa menjadi angka koordinat yang sangat akurat di layar.
Bagaimana Cara Menghubungi Kami?
📞 WA/Telp: +62 822-2026-6662 (Fairuz Daffa)
📩 Email: fairuzdaffa@dinargeo.co.id
📍 Alamat: Komplek Karyawan DKI RT 12/02 Blok P1 No. 22, Pd. Klp., Kota Jakarta Timur, Daerah Khusus Ibukota Jakarta 13450
FAQ
Apa itu GPS Geodetik?
GPS Geodetik adalah alat pengukur posisi berbasis satelit yang digunakan untuk menentukan koordinat titik dengan akurasi tinggi, biasanya dalam satuan sentimeter.
Apa saja bagian utama dari GPS Geodetik?
Bagian utamanya meliputi antena GNSS, receiver, controller, base dan rover, tripod, baterai, serta kabel komunikasi.
Apa perbedaan GPS Geodetik dan GPS Navigasi?
GPS Geodetik menggunakan dua frekuensi (L1, L2) dan sistem koreksi RTK untuk hasil presisi tinggi, sedangkan GPS navigasi hanya satu frekuensi dengan akurasi meteran.
Apakah GPS Geodetik perlu dikalibrasi?
Ya, terutama untuk memastikan hasil pengukuran tetap stabil. Kamu bisa melakukan service dan kalibrasi alat survey pemetaan secara rutin.
Apakah GPS Geodetik bisa digunakan bersama total station?
Bisa. Banyak surveyor menggabungkan GPS Geodetik dengan total station sokkia im 52 untuk meningkatkan efisiensi dan akurasi pengukuran di lapangan.
